BRIDE DE CONNEXION

Bride de connexion

propre fabrication depuis 1923

Les pinces de mise à la terre Electroniquel sont fabriquées avec un corps en laiton, acier/Zn, acier/Cu, cuivre et cuivre étamé avec une bride en acier et inox. Ils sont conformes à la règle actuelle. Le laiton est un alliage riche en cuivre. Alliage qui permet une conductivité électrique tout en présentant une bonne résistance mécanique et une grande résistance à la corrosion. Ces brides doivent assurer un très bon couple de serrage, enterré dans le réseau de terre, supportant la saisonnalité du sol, ses différents degrés d'acidité, etc. Nos brides de mise à la terre permettent l'union entre différents conducteurs du réseau de terre, de mêmes sections ou différents par dérivation. Nous avons également des cosses spécifiques pour l'union des conducteurs aux piquets de terre, et aussi aux structures métalliques qui l'installation précise atterrir.

composants de connexion

Bride de connexion GDP

GDP18H

GDP18i

Fiche technique.

reference GDP 18H 15-25 microns de cuivre

steel M8 | Ø 18,3MM | 0,203 Kg | 35 a 95 mm2

reference GDP 18i LAITON

inoxydable M10 | Ø 18,3MM | 0,243 Kg | 35 a 95 mm2

Fiche technique

GDP 21H

GDP 21i

Fiche technique.

reference GDP 21H LAITON

acier M10 | Ø 18,3MM | 0,384 Kg | 70 a 185 mm2

reference GDP 21i LAITON

acier inoxidable M10 | Ø 18,3MM | 0,384 Kg | 70 a 185 mm2

Fiche technique

bride de connexion Gab

GAB 18I

GAB 18H

GAB 15H

reference GAB 18I LAITON

acier inoxidable M10 | Ø 18,3MM | 0,247 Kg | 25 a 95 mm2

reference GAB 18H LAITON

acier M 8 | Ø 18,3MM | 0,206 Kg | 25 a 95 mm2

reference GAB 15 H LAITON

acier M 8 | Ø 14,6 MM | 0,101 Kg | 25 a 95 mm2

GAB 21I

GAB 21H

Fiche technique.

reference GAB 21I LAITON

acier inoxidable M10 | Ø 20,3MM | 0,296 Kg | 70 a 185 mm2

reference GAB 21H LAITON

acier M10 | Ø 20,3MM | 0,296 Kg | 70 a 185 mm2

Fiche technique

cosses de connexion GEN 30

GEN 30H

GEN 30 I

Fiche technique.

reference GEN 30H LAITON

acier | Ø 20,3MM | 0,119 Kg | 30 x 3 mm

reference GEN 30i LAITON

acier inoxidable | Ø 20,3MM | 0,122 Kg | 30 x 3 mm

Fiche technique

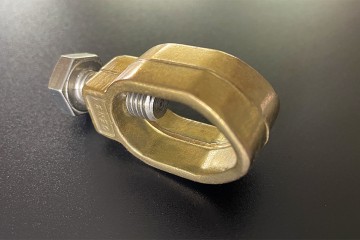

bride de connexion GEN

GEN 15 H

GEN 58 H

gen 58 i

reference 15 H LAITON

LAITON | Ø 14,6MM | 0,042 Kg | hasta 70 mm2

reference 58 H LAITON

LAITON | Ø 16 MM | 0,04 Kg | hasta 70 mm2

reference 58 i LAITON

LAITON | Ø 16 MM | 0,04 Kg | hasta 70 mm2

GEN 18 H

GEN 18 I

gen 21 I

reference GEN 18 H LAITON

LAITON | Ø 18,3 MM | 0,085 Kg | hasta 70 mm2

reference GEN 18 I LAITON

LAITON | Ø 18,3 MM | 0,09 Kg | hasta 70 mm2

reference GEN 21 I LAITON

LAITON | Ø 20,3 MM | 0,088 Kg | hasta 95 mm2

GEN 21 H

Fiche technique.

reference GEN 21 H LAITON

LAITON | Ø 20,3 MM | 0,088 Kg | hasta 95 mm2

Fiche technique

bride de connexion PATGA 14

PATGA 14 H

PATGA 14 i

FICHE TECHNIQUE

reference PATGA 14 H LAITON

LAITON | Ø 14,6 MM | 0,09 Kg | 25 a 70 mm2

reference PATGA 14 I LAITON

LAITON | Ø 14,6 MM | 0,10 Kg | 25 a 70 mm2

Fiche technique

bride de connexion GSC

GSC 15 zn

grapa GSC 15 cu

reference GSC 15 ZN ACIER/ZN

ACIER/ZN | Ø 16 MM | 0,128 Kg | HASTA 150 mm2

reference GSC 15 CU ACIER/ZN

ACIER/CU | Ø 16 MM | 0,128 Kg | HASTA 150 mm2

bride de connexion GDT

GDT 18H

GDT 18I

GDT 21H

reference GDT 18H laiton

ACIER m10 | 0,242 Kg | 35 a 95 mm2

reference GDT 18I laiton

INOXYDABLE | 0,242 Kg | 35 a 95 mm2

reference GDT 21H laiton

ACIER m10 | 0,390 Kg | 70 a 185 mm2

GDT 21I

PLAN TECHNIQUE

reference GDT 21I laiton

INOXYDABLE | 0,390 Kg | 70 a 185 mm2

Fiche technique

bride de connexion GDM

GDM 15H

gdm 15i m10

gdm 15i M12

reference GDM 15H laiton

ACIER m10 | 0,159 Kg | 35 a 95 mm2

reference GDM 15I M10 laiton

INOXYDABLEm10 | 0,159 Kg | 35 a 95 mm2

reference GDM 15I M10 laiton

INOXYDABLE m12 | 0,20 Kg | 35 a 95 mm2

bride de connexion GSM

gsm 15 H

gsm 15i M10

Gsm 15i M12

REFERENCE GSM 15 H laiton

ACIER m10 | 0,102 Kg | 35 a 70 mm2

REFERENCE GSM 15 M 10 laiton

INOXYDABLE m10 | 0,102 Kg | 35 a 70 mm2

REFERENCE GSM 15 M 12 laiton

INOXYDABLE m10 | 0,102 Kg | 35 a 70 mm2

bride de connexion GM

GM 15H

GM 15I

gm 18 h

reference GM 15 H laiton

ACIER M6 | 0,052 Kg | 25 A 70 mm2

reference GM 15 I laiton

INOXYDABLE m10 | 0,102 Kg | 35 a 70 mm2

reference GM 18 H laiton

ACIER M8 | 0,112 Kg | 70 A 95 mm2

GM 18I

Fiche technique.

reference GM 18 I laiton

INOXYDABLE m8 | 0,112 Kg | 70 a 95 mm2

Fiche technique

bride de connexion GTR1C

CTR1CHM10

GTR1CIM10

GTR1CM12

REFERENCE GTR1CHM10 laiton

ACIER m10 | 0,3 Kg | HASTA 1 X 185 mm2

REFERENCE GTR1CIM10 laiton

INOXYDABLE m8 | 0,3 Kg | HASTA 1 X 185 mm2

REFERENCE GTR1CM12 laiton

INOXYDABLE m8 | 0,4 Kg | HASTA 1 X 185 mm2

GTPD2C63/GTPD2C90 GM bride de connexion

GTPD2C63HM10

GTPD2C63IM10

GTPD2C63IM12

REFERENCE GTPD2C63HM10 laiton

ACIER m10 |0,58 Kg | JUSQU'À 2 X 185 mm2

REFERENCE GTPD2C63IM10 laiton

INOX m10 |0,58 Kg | JUSQU'À 2 X 185 mm2

REFERENCE GTPD2C63IM12 laiton

INOX m12 | 0,59 Kg | JUSQU'À 2 X 185 mm2

GTPD2C90HM10

GTPD2C90IM10

GTPD2C90IM12

REFERENCE GTPD2C90HM10 laiton

ACIER m10 |0,73 Kg | JUSQU'À 2 X 185 mm2

REFERENCE GTPD2C90IM10 laiton

INOX m10 | 0,73 Kg | JUSQU'À 2 X 185 mm2

REFERENCE GTPD2C90IM12 laiton

INOX m12| 0,77 Kg | JUSQU'À 2 X 185 mm2

GTPD2C31 bride de connexion

GTPD2C31IM10

GTPD2C31HM10

GTPD2C31IM12

REFERENCE GTPD4C63HM10 laiton

ACIER m10 | 0,48 Kg | JUSQU'À 4 X 185 mm2

REFERENCE GTPD4C63HM10 laiton

INOX m10 | 0,48 Kg | JUSQU'À 4 X 185 mm2

REFERENCE GTPD4C63IM12 laiton

NOX m12 | 0,5 Kg | JUSQU'À 2 X 185 mm2

cosses à étrier

GER10H

GER10INOX

GER11H

REFERENCE GER10H laiton

ACIER | 0,07 Kg | JUSQU'À 50 mm2

REFERENCE GER10INOX laiton

INOX | 0,07 Kg | JUSQU'À 50 mm2

REFERENCE GER11H laiton

ACIER m10 | 0,48 Kg | JUSQU'À 70 mm2

GER11i

GER14H

GER14 I

REFERENCE GER GER 11i laiton

ACIER | 0,10 Kg | JUSQU'À 70 mm2

REFERENCE GER 14H laiton

ACIER | 0,18 Kg | JUSQU'À 120 mm2

REFERENCE GER 14I laiton

INOX | 0,48 Kg | JUSQU'À 70 mm2

cosses à étrier GCR

GCR10H

GCR10I

GCR11H

REFERENCE GCR10H laiton

ACIER | 0,07 Kg | JUSQU'À 50 mm2

REFERENCE GCR10I laiton

INOX | 0,07 Kg | JUSQU'À 50 mm2

REFERENCE GCR11H laiton

ACIER | 0,10 Kg | JUSQU'À 70 mm2

GCR11I

GCR14H

GCR14I

REFERENCE GCR14I laiton

INOX | 0,18 Kg | JUSQU'À 120 mm2

REFERENCE GCR14H laiton

ACIER | 0,18 Kg | JUSQU'À 120 mm2

REFERENCE GCR14I laiton

INOX | 0,18 Kg | JUSQU'À 120 mm2

GCR16I

GCR16H

REFERENCE GCR16I laiton

ACIER | 0,23 Kg | JUSQU'À 150 mm2

REFERENCE GCR16I laiton

INOX | 0,23 Kg | JUSQU'À 150 mm2

cosses à étrier GDR

GDR10H

gdr10i

GDR11H

REFERENCE GDR10H laiton

ACIER | 0,08 Kg | JUSQU'À 50 mm2

REFERENCE GDR10I laiton

INOX | 0,23 Kg | JUSQU'À 150 mm2

REFERENCE GDR11H laiton

ACIER | 0,10 Kg | JUSQU'À 70 mm2

gdr14i

GDR11I

GDR14H

REFERENCE GDR14I laiton

ACIER | 0,25 Kg | JUSQU'À 120 mm2

REFERENCE GDR11I laiton

INOX | 0,10 Kg | JUSQU'À 70 mm2

REFERENCE GDR14H laiton

ACIER | 0,25 Kg | JUSQU'À 120 mm2

gdr16h

gdr16I

REFERENCE GDR16H laiton

ACIER | 0,303 Kg | JUSQU'À 150 mm2

REFERENCE GDR16I laiton

INOX | 0,303 Kg | JUSQU'À 150 mm2

cosses à étrier GTE

GTE 10H

gte 10i

gte 11h

REFERENCE GTE 10H laiton

ACIER | 0,044 Kg | JUSQU'À 50 mm2

REFERENCE GTE 10I laiton

INOX | 0,044 Kg | JUSQU'À 50 mm2

REFERENCE GTE 11H laiton

ACERO | 0,303 Kg | JUSQU'À 150 mm2

GTE 11I

GTE 14H

gte 14i

REFERENCE GTE 11i laiton

INOX | 0,10 Kg | JUSQU'À 70 mm2

REFERENCE GTE 14H laiton

ACIER | 0,25 Kg | JUSQU'À 120 mm2

REFERENCE GTE 14I laiton

INOX | 0,25 Kg | JUSQU'À 150 mm2

gte 16i

gdr16h

REFERENCE GTE 16I laiton

INOX | 0,34 Kg | JUSQU'À 150 mm2

REFERENCE GTE 16h laiton

INOX | 0,34 Kg | JUSQU'À 150 mm2

raccords bimétalliques

GBBT 150-1

GBBT 95-1

GBBT50-1

REFERENCE Gbbt 150-1 laiton/Etame

laiton/Etame | 0,17 Kg | JUSQU'À 150 mm2

REFERENCE Gbbt 95-1 laiton/Etame

laiton/Etame | 0,11 Kg | 95 mm2

REFERENCE Gbbt 50-1 laiton/Etame

laiton/Etame | 0,06 Kg | JUSQU'À 50 mm2

GBBT 95-2

GBBT 50-2

GBBT 240-1

REFERENCE Gbbt 95-2 laiton/Etame

laiton/Etame | 0,15 Kg | 2x95 mm2

REFERENCE Gbbt 50-2 laiton/Etame

laiton/Etame | 0,07 Kg | 2x50 mm2

REFERENCE Gbbt 240-1 laiton/Etame

laiton/Etame | 0,36 Kg | 240 mm2

GBBT 240-2

GBBT 150-2

REFERENCE Gbbt 240-2 laiton/Etame

laiton/Etame | 0,57 Kg | 2x240 mm2

REFERENCE Gbbt 150-2 laiton/Etame

laiton/Etame | 0,27 Kg | 2x150 mm2

SERRE FIL GCAH1

SERRE FIL GCAH2

FICHE TECHNIQUE

REFERENCE GCAH1 laiton

laiton | 0,35 Kg | 2x35 mm2

REFERENCE GCAH2 value

laiton | 0,89 Kg | 2x70 mm2

FICHE TECHNIQUE

SERRE FIL GCB1

serre fil GCB2

FICHE TECHNIQUE

REFERENCE GCB1 laiton

laiton | 0,33 Kg | 16 - 35 mm2

REFERENCE GCB2 laiton

laiton | 0,080 Kg | 50 - 70 mm2

FICHE TECHNIQUE

SERRE FIL GCA 1

SERRE FIL GCA 2

SERRE FIL GCA 3

REFERENCE GCA1 laiton

laiton | 0,31 Kg | JUSQU'À 35 mm2

REFERENCE GCA2 laiton

laiton | 0,49 Kg | JUSQU'À 70 mm2

REFERENCE GCA3 laiton

laiton | 0,49 Kg | JUSQU'À 70 mm2
